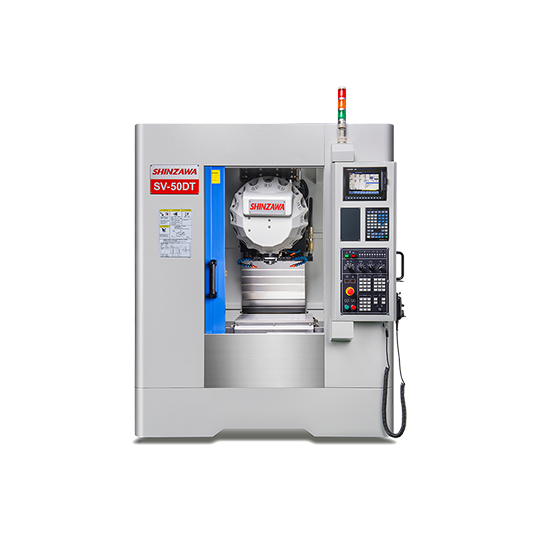

SV-50DT / SV-65DT
BOHR- & GEWINDESCHNEIDZENTRUM
SV-50DT / SV-65DT
Das Bohr- und Gewindeschneidzentrum integriert die Merkmale von hoher Geschwindigkeit und maximaler Stabilität. Die Serie von Maschinen verbessert das strukturelle Design, um die beste dynamische und statische Stabilität zu gewährleisten. Sie sind mit einer 12.000 U/min Hochgeschwindigkeitsspindel ausgestattet, kombiniert mit einer schnellen Verfahrgeschwindigkeit von 48 m/min auf drei Achsen, was eine optimistische Integration für hohe Geschwindigkeit, hohe Genauigkeit und hohe Effizienz darstellt.
Merkmale
- Perfekte strukturelle Steifigkeit
- Die stabile, tief liegende Maschinenbasis bietet ein solides Fundament für die gesamte Maschine. Die V-förmigen inneren Rippen sorgen für langanhaltende dynamische und statische Genauigkeit.
- Ein besonders breiter Abstand zwischen den Linearführungen zeigt außergewöhnliche Stabilität, um Schneidvibrationen zu absorbieren; frei von Überhangproblemen.
- Alle strukturellen Teile sind aus hochfestem FC-300 Gusseisen hergestellt, spannungsfrei und verformungsfrei.
- Die Kastenbauweise zeichnet sich durch Verformungs- und Biegebeständigkeit aus.
- Die A-förmige Maschinensäule unterstützt fest die ATC-Einheit und den Spindelstock. Das Design ist in der Lage, mit Schneidkräften aus axialen und radialen Richtungen umzugehen.
Technology

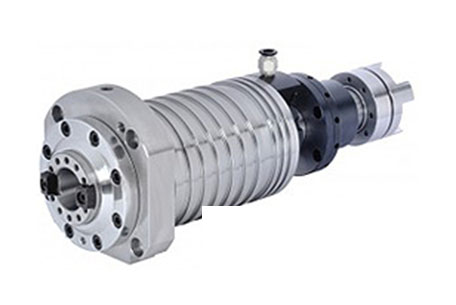

12.000 U/min Direktantriebsspindel (Standard)
BT-30 Spindelkegel
Die Beschleunigungs-/Verzögerungszeit für die Direktantriebsspindel wird schnell in nur 1~1,5 Sekunden erreicht.
Das verbessert die Bearbeitungseffizienz erheblich. 15.000 / 24.000 U/min sind optional.

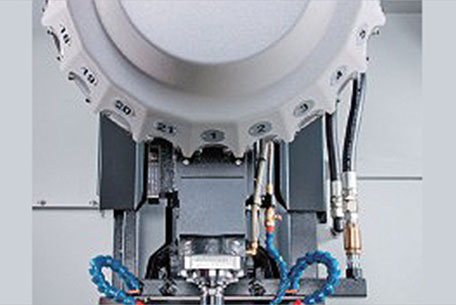

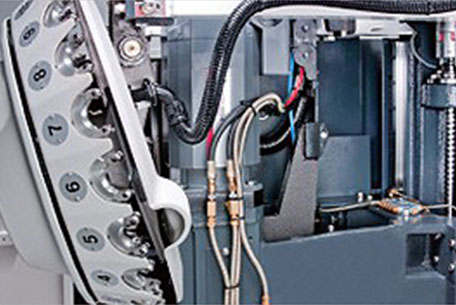

16-Werkzeug Muscheltyp-ATC (Standard)
Das Werkzeugmagazin kann mit BT-30 Werkzeugschaft ausgestattet werden.
Der Magazinkörper ist aus Aluminiumlegierung gefertigt, um die Trägheitslast zu reduzieren. Es zeichnet sich auch durch schnellen Werkzeugwechsel und stabile Bewegung aus.
Zufällige, bidirektionale Werkzeugauswahl.
Mechanischer Werkzeugentriegelungsmechanismus zeichnet sich durch extrem sanfte Bewegung aus. Genau entworfene Nockenkontur für gleichzeitiges Werkzeugklopfen.

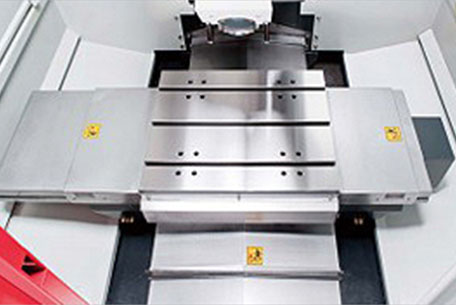

Großer Innenraum
Der große Innenraum bietet gute Belüftung und effiziente Späneentsorgung. Zwei Kühlmittelspülmotoren sind Standard, mit dem Kühlmittel-Spülring innerhalb des Spänegehäuses, der in der Lage ist, die Wärmequelle aus der Maschine zu entfernen.
Zwei unabhängig gesteuerte Pumpen jeweils für die Spindelbearbeitung und für die Kühlmittelspülung des Spänegehäuses.

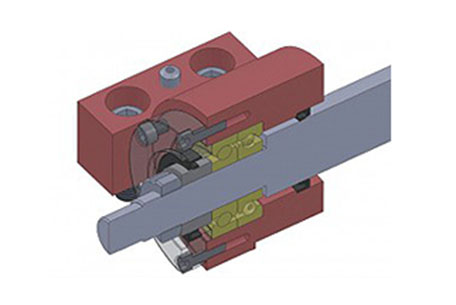

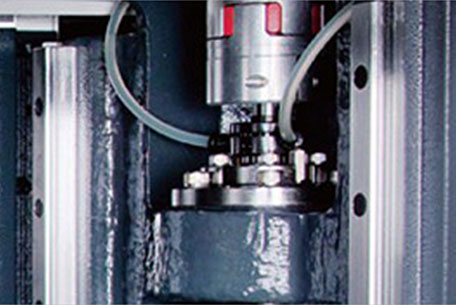

Verankerte Kugelgewindetriebe
Beide Enden der Kugelgewindetriebe sind durch Schrägkugellager an der Maschine verankert, die eine höhere Steifigkeit und Stabilität aufweisen als die von Wettbewerbern hergestellten.
Vorgespannte Kugelgewindetriebe entfernen das Spiel und erhöhen die Positioniergenauigkeit.

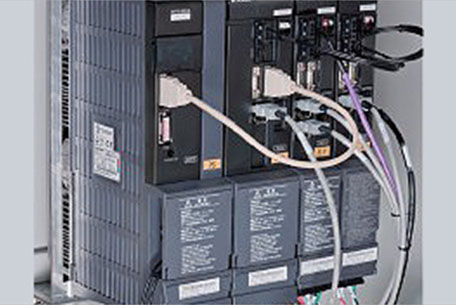

Servoantrieb
Steigert die Gesamtleistung, um hervorragende Ergebnisse beim Hochgeschwindigkeits-Präzisionsschneiden zu erzielen.

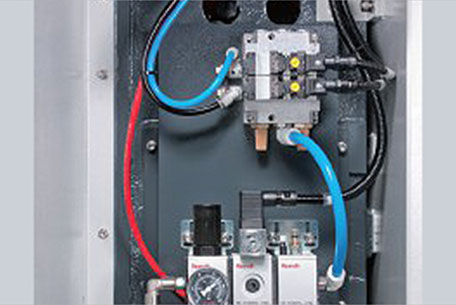

Verdeckte pneumatische Teile
Optimiertes Spindelkopf-H/L-Verhältnis

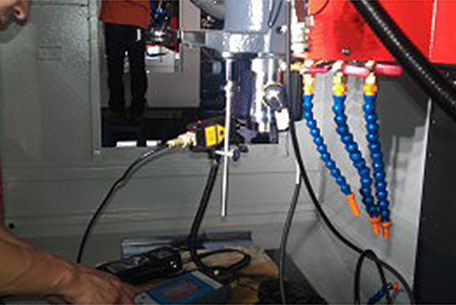

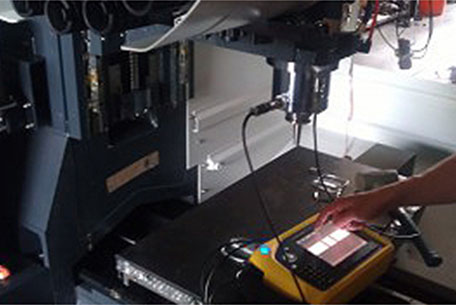

Aufmerksames Management während des Prozesses, kombiniert mit strenger Qualitätsprüfung, entspricht maximaler betrieblicher Zuverlässigkeit.

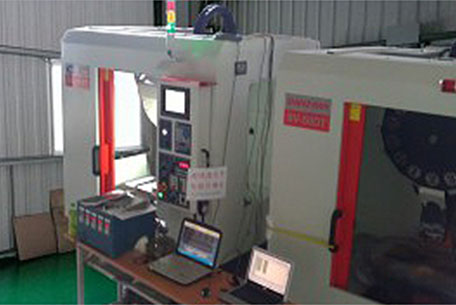

Aufmerksames Prozessmanagement in Verbindung mit strenger Qualitätskontrolle entspricht maximaler Betriebszuverlässigkeit.
SPEZIFIKATIONEN
| ARTIKEL | EINHEIT | SV-50DT | SV-65DT |
|---|---|---|---|
| VERFAHRWEGE | |||
| X-Achse | mm | 500 | 650 |
| Y-Achse | mm | 430 | 430 |
| Z-Achse | mm | 340 | 340 |
| Spindelnase bis Tischoberfläche | mm | 150 ~ 490 | 150 ~ 490 |
| ARBEITSTISCH | |||
| Tischgröße | mm | 550 x 400 | 750 x 400 |
| T-Nut (B x Anz. x T) | mm | 14 x 3 x 125 | 14 x 3 x 125 |
| Max. Beladung (Durchschnitt) | kg | 250 | 250 |
| SPINDEL | |||
| Max. Spindeldrehzahl | U/min | 10000 (Fanuc), 12000 (Mitsubishi) | 10000 (Fanuc), 12000 (Mitsubishi) |
| Antriebstyp | Direktantrieb | Direktantrieb | |
| Motorleistung | kW | 3.7 / 5.5 | 3.7 / 5.5 |
| Spindelkegel | BT-30 | BT-30 | |
| VORSCHUB | |||
| Schnellverfahrgeschwindigkeit X/Y/Z Achsen | M/min | 48 / 48 / 48 (Mitsubishi) | 48 / 48 / 48 (Mitsubishi) |
| 36 / 36 / 36 (Fanuc) | 36 / 36 / 36 (Fanuc) | ||
| Max. Vorschubgeschwindigkeit | M/min | 12 | 12 |
| Servomotor X/Y/Z | kW | 1.5 / 1.5 / 2.0 (Mitsubishi) | 1.2 / 1.2 / 1.8 (Fanuc) |
| AUTOMATISCHER WERKZEUGWECHSLER | |||
| Werkzeugkapazität | Stück | 16T (21 T) | 16T (21 T) |
| ATC-Typ | Muscheltyp | Muscheltyp | |
| Max. Werkzeugdurchmesser (mit angrenzendem Werkzeug) | mm | Ø100 | Ø100 |
| Max. Werkzeuglänge | mm | 200 | 200 |
| Max. Werkzeuggewicht | kg | 3 | 3 |
| SONSTIGES | |||
| Gesamter Energiebedarf | kVA | 15 | 15 |
| Abmessungen der Maschine (L x B x H) | mm | 1650 x 2575 x 2410 | 1900 x 2575 x 2410 |
| Maschinengewicht | kg | 2850 | 3000 |
Wir behalten uns das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung zu ändern.
STANDARD EQUIPMENT
- Starres Gewindeschneiden
- Spindelluftblasvorrichtung
- Vollständig geschlossener Spritzschutz
- Wärmetauscher für Elektroschrank
- Automatisches Schmiersystem
- Kühlsystem und Kühlmittelbehälter
- Arbeitslampe
- Fundamentbolzen und -blöcke
- Werkzeugkasten mit Werkzeugen
- Bedienungs- und Wartungshandbuch
- Kühlmittelspülgerät
- Spülwaffe
OPTIONALES EQUIPMENT
- 15.000 / 24.000 U/min Direktantriebsspindel Mitsubishi
- Späneförderer auf der Rückseite der Y-Achse
- Schraubenspäneförderer auf der Rückseite der Y-Achse
- Spindelkühlsystem
- 4. Achse Drehtisch
- Transformator
- Kühlmittel durch die Spindel
- Werkzeuglängenmessung
