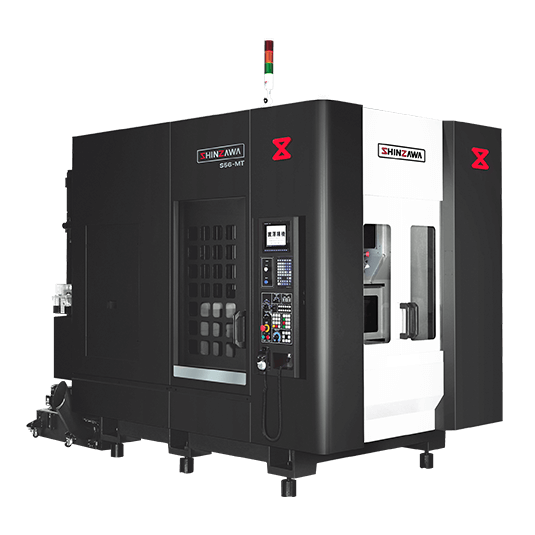

S56-MT
Verfahrwege X x Y x Z 1.600-8.000 mm x 1.600-2.600 mm x 900-1.300 mm
Fahrständer-Vertikal-Bearbeitungszentrum
S56-MT
Mit dem Designkonzept einer Drei-Achsen-Bewegungssäule in horizontaler Struktur, ermöglicht das Doppelstationsdesign, dass im Arbeitsbereich A bearbeitet und im Arbeitsbereich B Teile geladen und entladen werden können. Wenn die AB-Platte ausgetauscht wird, muss der Arbeitstisch nicht angehoben werden, was vorteilhaft für die Produktion jeglicher Vorrichtungen ist und die Bearbeitungszeit spart.
Es eignet sich für die Bearbeitung einer großen Anzahl oder kleiner Mengen verschiedener Teile.
Merkmale
- Fahrständer-Strukturdesign, Merkmale einer herausragenden Struktur Die Maschine besteht aus hochwertigem Guss von FC-300, mit der Finite-Elemente-Analyse, um die mechanischen sowie ästhetischen Faktoren für maximale Steifigkeit und Flexibilität zu injizieren.
- Unter Bezugnahme auf das strukturelle Konzept der horizontalen Maschinenbasis ermöglicht das Hebedesign eine hohe Geschwindigkeit und sanfte Bewegungssteuerung für die beweglichen Teile auf der Maschinenbasis und dem Tisch.
- 3 Achsen verwenden hochsteife Rollenlinearführungen für herausragende Bearbeitungssteifigkeit.
Technology
Kraftfluss und ästhetisches Design

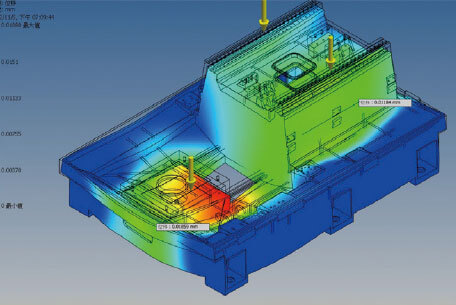

Die gesamte Maschine ist aus FC-300 Material gegossen, wodurch durch FEA-Analyse ein Kraftfluss und eine ästhetisch gestaltete Struktur injiziert wird; es handelt sich um einen beweglichen Körper mit hoher Steifigkeit und Sensibilität.

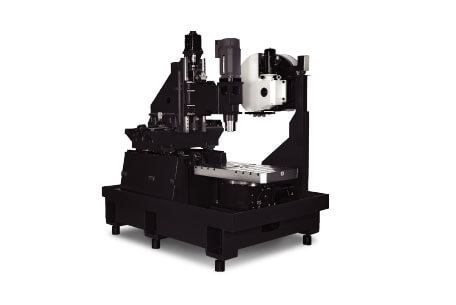

Horizontalstruktur-Erhöhungsdesign
Die Basis ist mit einer Horizontalstruktur entworfen, um das Gewicht der beweglichen Teile zu reduzieren. In Kombination mit der hohen Steifigkeit und dem digitalen Design ermöglicht es eine hochgeschwindigkeits Verlagerung ohne Erschütterungen.

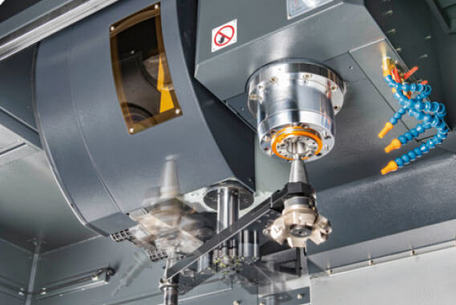

Unabhängige Installation des Werkzeugmagazins
Die unabhängige Installation des Werkzeugmagazins und das Design der Schutztür sorgen dafür, dass das Werkzeugmagazin vollständig vom Bearbeitungsbereich isoliert ist. Dies kann nicht nur die Verschmutzung durch Späne oder Kühlmittel vermeiden, sondern macht auch die Wartung bequemer.

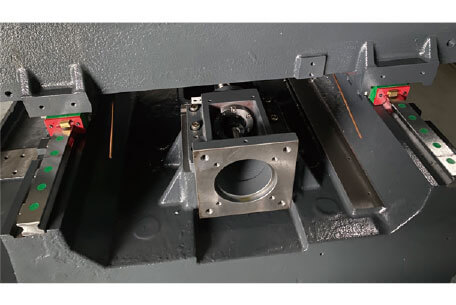

Hochsteife Linearführung
Alle drei Achsen verwenden hochsteife Rollenschienen, die die Steifigkeit der Werkzeugmaschine besser zur Geltung bringen können.

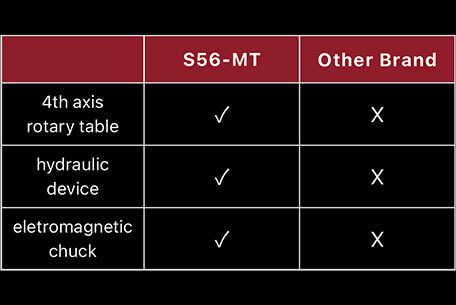

V : Installierbar
X : Nicht installierbar

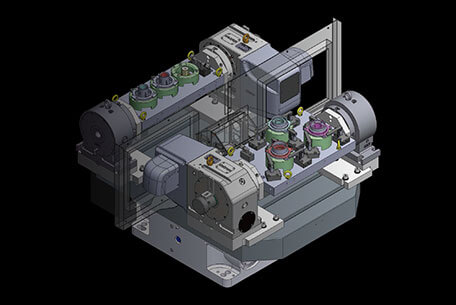

Hochleistungswerktisch mit automatischem Austauschmechanismus

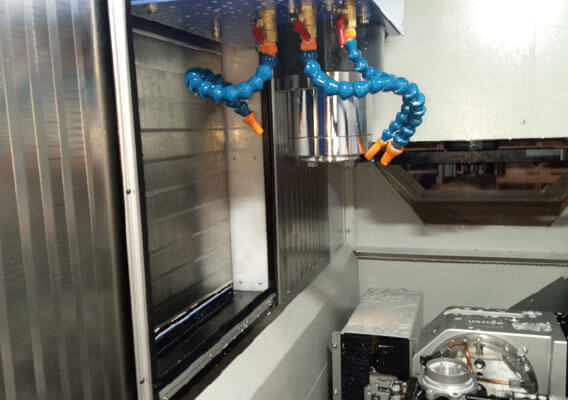

Kompaktes Interieur

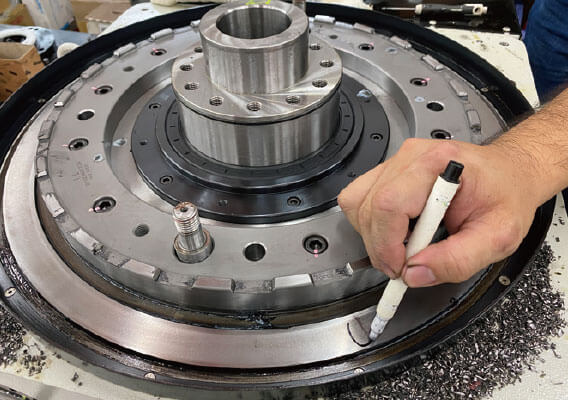

APC-Maschine mit Dreischeibenkupplung

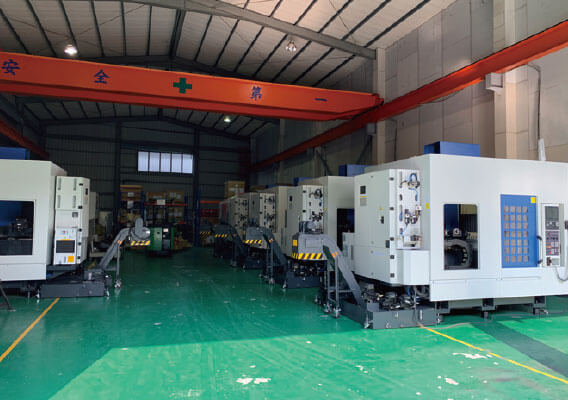

Bewährte Produktionslinie
FÄHIGKEIT
SPEZIFIKATIONEN
| Artikel | Einheit | S56-MT |
|---|---|---|
| Verfahrwege der X/Y/Z-Achsen | mm | 560 x 400 x 400 |
| Tischgröße | mm | 650 x 405 (zwei Paletten) |
| Max. Beladungskapazität | kg | 200 x 2 Stk |
| Spindelgeschwindigkeit | U/min | 12000 |
| Spindelmotor | kW | 5.5 / 7.5 |
| Spindelkegel | BT40 | |
| Werkzeugkapazität | Stk | 24T |
| Eilgang in X/Y/Z | m/min | 30 / 30 / 30 |
| Nettogewicht | kg | 5500 |
Wir behalten uns das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung zu ändern.
STANDARD EQUIPMENT
- 10.000 U/min direktgetriebene Spindel
- Starres Gewindeschneiden
- Spindelluftblasvorrichtung
- Vollständig geschlossener Spritzschutz
- Wärmetauscher für den Elektroschrank
- Automatisches Schmiersystem
- Spindelkühlsystem
- Kühlsystem und Kühlmittelbehälter
- LED-Arbeitslampe
- Fundamentbolzen und -blöcke
- Werkzeugkasten mit Werkzeugen
- Bedienungs- und Wartungshandbuch
- Kühlmittelspülgerät
- Spülwaffe
OPTIONALES EQUIPMENT
- 12.000 / 15.000 U/min direktgetriebene Spindel
- Späneförderer auf der Rückseite der Y-Achse
- Schneckentyp auf der Rückseite der Y-Achse
- Spindelkühlsystem
- 4. Achse Drehtisch
- Transformator
- Klimaanlage für den Elektroschrank
- Kühlmittel durch die Spindel
- Werkzeuglängenmessung
